Air-Z Legacy
Air Displacement Pumps

공기 변위 펌프

  • 3가지 구성의 전자식 공기 변위 피펫팅 모듈
  • 탁월한 정밀도 및 정확도
  • 로봇 암에 장착하도록 구성 가능
  • M-Series 모션 컨트롤러와의 인터페이스
  • 200μL, 1000μL, 2000μL 및 5000μL에서 사용 가능
  • 일회용 팁 크기 100μL, 1000μL, 2000μL, 5000μL
  • 팁 어댑터 옵션 사용 가능

연락처
견적 요청 서비스, 부품 또는 지원 요청
공유

Description

TriContinent Air-Z Legacy 시리즈 공기 변위 펌프는 액체 취급(XYZ) 로봇 시스템을 사용하도록 설계된 전자식 공기 변위 피펫 펌프입니다. TriContinent ADP 펌프 덕분에 일상적인 액체 취급 작업과 관련된 튜빙 및 프라이밍 요구 사항을 제거할 수 있습니다. 동시에 펌프의 정밀도와 정확도는 비슷한 크기의 휴대용 마이크로피펫을 능가합니다.


작고 가벼운 로봇 피펫 펌프

Air-Z Legacy의 간단한 기계적 인터페이스를 통해 액체 취급 로봇형 시스템과 쉽게 통합할 수 있습니다. 개발자들은 Air-Z Legacy 시리즈 피펫 펌프용 드라이버를 사용하거나 M-시리즈 모션 컨트롤러와 일치시켜 완전한 패키지를 제공할 수 있습니다.


Air-Z Legacy는 액체 취급 응용 분야에 정확성과 정밀도를 제공합니다.

스테퍼 모터에 의해 구동되는 주사기는 수 마이크로리터에서 5밀리리터까지의 액체 용량을 정확하고 정밀하게 처리합니다. TriContinent 일회용 팁을 사용하면 교차 오염 및 전이의 위험 없이 샘플 이동 또는 시약 분주를 정확하고 정밀하게 수행할 수 있습니다.


사용 가능한 구성의 유연성

TriContinent의 Air-Z Legacy 시리즈 공기 변위 피펫 펌프는 근접 센서가 있거나 없는 버전 그리고 Instrument Ready 구성을 사용할 수 있습니다. 자세한 내용은 TriTon (XYZ) 액체 취급 로봇 페이지의 액세서리 탭에서 확인할 수 있습니다.

Compare Air-Z Models

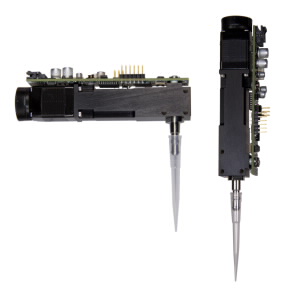

TriContinent Air-Z Flex ADP 펌프

Air-Z Flex

제어 전자 장치 및 압력 센서가 있거나 없는 자동 공기 변위 피펫팅 모듈 사용 가능.

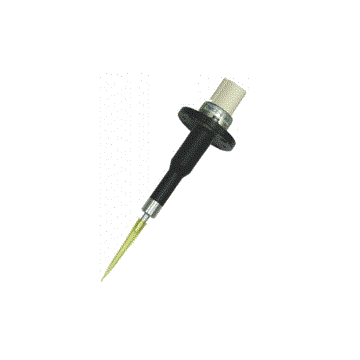

자동 공기 변위 피펫팅 모듈 Air-Z Legacy 펌프 460

Air-Z Legacy

액체 취급 로봇 시스템에 사용하기 위한 입증된 기술을 갖춘 TriContinent의 첫 번째 공기 변위 피펫입니다.

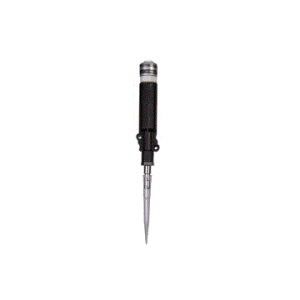

자동 공기 변위 피펫팅 모듈 Air-Z Mini Air Mini 1

Air-Z Mini

간편한 설치 및 교체를 위해 설계된 낮은 듀티 사이클 응용 분야를 위한 가장 경제적인 모델입니다.

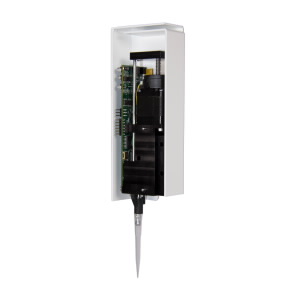

자동 공기 변위 피펫팅 모듈 Air-Z Premier Air Z Premier 1

Air-Z Premier

팁 배출이 통합되고 액체 레벨, 팁, 팁 막힘, 스텝 손실 등을 자동으로 감지하는 완전한 기능을 갖춘 완전히 프로그래밍 가능한 공기 변위 피펫팅 모듈입니다.



Air-Z FEATURES
Air-Z Premier
Air-Z Flex
Air-Z Mini (available upon request)
Air-Z Legacy
High-resolution encoder (step loss detection)
✓
✗
✗
✗
Liquid level detection: pressure (pLLD)
✓
✗
✗
✗
Liquid level detection: capative & hybrid (cLLD & hLLD)
✓
✗
✗
✗
Real time streaming pressure data
✓
✓
✗
✗
Quiet at all speeds
✓
✓
✓
✓
Built-in tip ejector
✓
✗
✗
✗
Clogged tip detection
✓
Option
✗
✗
Fully programmable (w/control electronics)
✓
Option
✗
✗
Optional horizontal or vertical mounting orientation
✗
✓
✗
✗
Pump volume options
1000 μl
50 μl, 250 μl, 1000 μl
50 μl
20 μl, 1000 μl, 2000 μl, 5000 μl
Tip volume availability
20 μl, 50 μl, 200 μl, 1000 μl
20 μl, 50 μl, 200 μl, 1000 μl
20 μl, 50 μl
20 μl, 50 μl, 200 μl, 1000 μl
Overall dimensions without disposable tip (H x W x D)
168.7 mm x 60.5 mm x 30.5 mm
130.5 mm x 30.6 mm x 25.0 mm
110.7 mm x 20.2 mm x 19 mm
131 mm x 47 mm

Specifications

사양



200 μL
1000 μL
2000 μL
5000 μL
Tip Adapter Cat. #
10005
10006
10007
10008
Disposable Tip Cat. #
10000
10001
10002
10003
(96/rack)
(100/rack)
(60/rack)
(24/rack)
Step Resolution
  Per Full Step
0.381 μL
1.527 μL
3.808 μL
7.616 μL
  Per Half Step
0.191 μL
0.763 μL
1.904 μL
3.808 μL
Weight
  Z-Pump without Tip Adapter
2.17 oz [61.6 gm]
2.65 oz [75.0 gm]
2.74 oz [77.8 gm]
3.13 oz [88.7 gm]
  Z-Pump with Tip Adapter
2.49 oz [70.6 gm]
3.06 oz [86.7 gm]
3.12 oz [88.6 gm]
4.25 oz [120.5 gm]
  Z-Pump with Tip Adapter and Tip
2.50 oz [70.9 gm]
3.09 oz [87.6 gm]
3.17 oz [90.0 gm]
4.33 oz [122.7 gm]
Syringe Data
  Bore
0.1721 in. [4.37 mm]
0.3441 in. [8.74 mm]
0.5441 in. [13.82 mm]
0.7694 in. [19.54 mm]
  Stroke
0.709 in. [18.00 mm]
0.709 in. [18.00 mm]
0.709 in. [18.00 mm]
0.709 in. [18.00 mm]

드라이버 권장 사항

  • 펌프는 일반적으로 정격 전류에서 24 VDC 양극 초퍼 드라이브, 1/2 스텝으로 구동해야 합니다. 더 높은 스텝 속도에서는 더 높은 전압이 필요할 수 있습니다.

액체 접촉 재료(우발적인 액체 흡인의 경우)

  • 아세탈, PTFE, 실리콘 윤활제, Buna N, 네오프렌, 붕규산 유리 및 스테인리스강

기능 파라미터(옵션 M-시리즈 컨트롤러 사용)



200 μL
Tip Adapter Cat. #
10005
Disposable Tip Cat. #
10000
(96/rack)
Step Resolution
  Per Full Step
0.381 μL
  Per Half Step
0.191 μL
Weight
  Z-Pump without Tip Adapter
2.17 oz [61.6 gm]
  Z-Pump with Tip Adapter
2.49 oz [70.6 gm]
  Z-Pump with Tip Adapter and Tip
2.50 oz [70.9 gm]
Syringe Data
  Bore
0.1721 in. [4.37 mm]

Dimensions

참고: 각 팁은 표시된 참조 간격 치수 내에서 씰링되도록 설계되었습니다. 고객은 씰링 및 팁 스트리핑을 위한 최적의 힘/위치를 판단하기 위한 자체 테스트를 수행해야 합니다.

명시된 치수/특징은 모든 크기의 Z-시리즈 펌프(5000µL 표시)에서 일반적인 것입니다.

Ordering Information

팁 어댑터 미포함 펌프



Catalog #
Description
948
Air-Z Legacy
949
Air-Z Legacy
950
Air-Z Legacy
951
Air-Z Legacy

랙형 팁



Catalog #
Description
10000
200 μL Tips
10001
1000 μL Tips
10002
2000 μL Tips
10003
5000 μL Tips

팁 어댑터



Catalog #
Description
10005
200 μL
10006
1000 μL
10007
2000 μL
10008
5000 μL

M-시리즈 컨트롤러 PCBA



Catalog #
Description
955
Controller/Driver for Z-pump (.5A Max)
959
RS232/485 Converter Kit
960
USB/485 Converter Kit

Downloads
air-z-legacy-datasheet

Air-Z Legacy Datasheet

airz-legacy-instrument-ready-ir-datasheet

Air-Z Legacy Instrument Ready Datasheet

air-z-legacy-with-proximity-sensor-datasheet

Air-Z Legacy with Proximity Sensor Datasheet

airz-legacy-200-ul-model

Air-Z Legacy 200 uL Model

airz-legacy-1000-ul-model

Air-Z Legacy 1000 uL Model

airz-legacy-2000-ul-model

Air-Z Legacy 2000 uL Model

airz-legacy-5000-ul-model

Air-Z Legacy 5000 uL Model

Warranty

Z-시리즈 보증 정보

TriContinent는 최고 품질의 제품을 공급하는 ISO 13485 등록 제조 시설을 운영합니다. Z-시리즈 펌프는 FDA 규제 승인 대상이 아닌 일반 실험실 구성 요소입니다. TriContinent는 시스템 설계자의 요구를 충족시키기 위해 적용 가능한 안전 표시가 있는 최고 품질의 구성 요소를 사용합니다. Z-시리즈 펌프는 독립적인 테스트 및 인증을 받아야 하는 더 큰 시스템 내에서 사용하도록 설계된 구성 요소이므로 독립적인 CE 마킹을 수행하지 않습니다.

당사는 Z-시리즈 펌프에 1년 보증을 제공합니다. 보증 기간 동안 Z-시리즈 펌프가 고장난 경우 당사에 전화하여 오작동에 대해 설명하면 TriContinent는 당사의 재량에 따라 수리 또는 교체를 위한 반환 재료 승인(RMA) 번호를 무료로 발급해 드립니다.

응용 프로그램의 적합성 및 당사의 제품과 귀사의 응용 프로그램의 재료 호환성을 판단하는 것은 고객의 책임입니다.

수리 또는 교체를 위해 제품을 반환할 때는 TriContinent 고객 서비스에 연락하여 RMA 번호를 받으십시오. 전화를 걸 때는 다음 정보를 사용할 수 있는지 확인하십시오.

  • 카탈로그 번호
  • 일련 번호
  • 오작동 설명

TriContinent는 사전 승인 없이는 어떠한 반품도 수락하지 않습니다. TriContinent는 감염성 미생물 또는 방사성 물질 또는 위험하다고 간주될 수 있는 기타 물질과 함께 사용된 제품의 반환을 거부할 권한을 가집니다.

RMA 번호는 TriContinent로 반환할 때 배송 컨테이너 외부에서 볼 수 있어야 합니다.

보증 제외

위의 보증은 다음으로 인한 결함 제품에는 적용되지 않습니다.

  • 고객의 부적절하거나 불충분한 유지보수
  • 승인되지 않은 유지보수 또는 서비스
  • 고객의 오용
  • 제품의 환경 사양을 벗어난 작동
  • 적절한 포장 없이 반환된 기기

참고: 배송 중 파손된 장비의 경우, 배송업체에 직접 문의하시기 바랍니다.
