CX-Series
Syringe Pumps

시린지 펌프

  • 자동화 기기에서 액체 취급용으로 설계된 시린지펌프 모듈.
  • 탁월한 정밀도 및 정확도
  • 50μL~25mL의 시린지 크기용 6cm 스트로크
  • 대용량/흐름에 탁월
  • 최소한의 맥동을 필요로 하는 매우 낮은 유량 응용 분야에 최적화됨
  • 다양한 구성에서 최대 6개의 포트가 있는 밸브 수용
  • 산업 표준 통신 프로토콜 및 장착 구성 활용
  • 긴 수명과 높은 신뢰성을 위한 설계

연락처
견적 요청 서비스, 부품 또는 지원 요청
공유

Description

탁월한 액체 취급 성능

CX6000 및 CX48000은 소량 분배, 희석 및 피펫팅에서 매우 높은 정확도와 정밀도를 제공합니다. 또한 최대 384,000마이크로 스텝/풀 스트로크의 해상도를 달성하므로 낮은 유속과 낮은 맥동이 필요한 응용 분야에 이상적인 솔루션입니다.

컴팩트한 디자인과 유연한 구성 덕분에 당사의 펌프는 진단, 차세대 시퀀싱, 유동 세포 분석, 일반적인 샘플 준비 등과 같은 광범위한 응용 분야에서 액체 취급 작업에 사용됩니다.

유연한 구성 및 맞춤화 가능

당사는 50μL~25mL의 주사기 크기와 여러 소스에서 액체를 주고받기 위한 3방향, 4방향 및 6방향의 다양한 밸브 옵션을 제공합니다.

기기에 맞춤형 솔루션이 필요한 경우, 당사는 고객별 설계 및 구성도 수용할 수 있습니다.

긴 수명

CX-시리즈 주사기 펌프는 늘어나거나 마모될 수 있는 벨트를 사용하지 않는 독점적인 고효율 직접 구동 설계를 사용하므로 매우 견고하며 신뢰할 수 있습니다. 이 견고한 구동 메커니즘은 수명 테스트를 거쳤으며 수명 내내 유지보수가 필요 없이 수백만 사이클 동안 지속됩니다.

또한, 당사의 로터리 전단 밸브는 경쟁 밸브보다 최대 24배 수명이 긴 것이 입증되었습니다.

용이한 통합

당사의 펌프는 프로그래밍이 가능하며 Cavro® 프로토콜을 사용하기 때문에 통합이 쉬우므로 산업 표준 펌프를 완벽하게 대체할 수 있습니다. 또한, 다른 소형 주사기 펌프 설계에서 사용되는 표준 통신 프로토콜(RS232, RS485 또는 CAN) 및 장착 구성을 활용하므로 비용과 시간이 많이 소요되는 재개발이 필요 없습니다.

Specifications

구성 옵션



Fluid Contact Syringe Material
Borosilicate Glass and UHMWPE or PTFE (seal) - Pressures to 80 PSI
Fluid Contact Valve Material
PCTFE or PEEK (housing) and PTFE or UHMWPE (plug) - Pressures to 100 PSI
Syringe Sizes
50 µL, 100 μL, 250 μL, 500 μL, 1 mL, 2.5 mL, 5 mL, 12.5 mL, 25 mL



CX6000 Syringe Pump
CX48000 Syringe Pump
Stroke Speed
1.2 seconds to 200 minutes per stroke (800 minutes in microstep mode).
4.2 seconds to 800 minutes per stroke (6,400 minutes in microstep mode).
Step Resolution
Standard mode 6,000 steps, Hi-Res mode 48,000 steps
Standard mode 48,000 steps, Hi-Res mode 384,000 steps
Drive Design
Direct drive stepper motor/leadscrew with 60 mm of travel.
Direct drive stepper motor/leadscrew with 60 mm of travel.
Valve Options
120° 3-port, 90° 4-port, T-valve, 90° 3-way & 6-way Distribution. Body materials PEEK or PCTFE, Rotary Plug PTFE or UHMWPE
120° 3-port, 90° 4-port, T-valve, 90° 3-way & 6-way Distribution. Body materials PEEK or PCTFE, Rotary Plug PTFE or UHMWPE
Interface Type
RS232, RS485 or CAN
RS232, RS485 or CAN
Communication Rates
RS232/RS485 9600 or 38400 baud CAN - 100K, 125K, 250K, 500K, 1M bps
RS232/RS485 9600 or 38400 baud CAN - 100K, 125K, 250K, 500K, 1M bps
Format (RS232/RS485)
Data Bits - 8, Parity - None, Stop Bit - 1 Half Duplex, Data Terminal and OEM protocols
Data Bits - 8, Parity - None, Stop Bit - 1 Half Duplex, Data Terminal and OEM protocols
Operating Temperature and Humidity
10°C to 40°C (50°F to 104°F) and 20% to 80% RH at 40°C (104°F), non-condensing
10°C to 40°C (50°F to 104°F) and 20% to 80% RH at 40°C (104°F), non-condensing
Non-Operating Temperature and Humidity
-25°C to 60°C (-13°F to 140°F) and 20% to 80% RH at 40°C (104°F), non-condensing
-25°C to 60°C (-13°F to 140°F) and 20% to 80% RH at 40°C (104°F), non-condensing
Media Temperature
15°C to 40°C (59°F to 104°F)
15°C to 40°C (59°F to 104°F)

기능 파라미터



Imprecision (full stroke)
< 0.05% CV
Inaccuracy (full stroke)
< 0.50% syringe volume
Power Requirement
24 VDC ± 10%
Power Rating
≤ 1.5 Amp (peak)

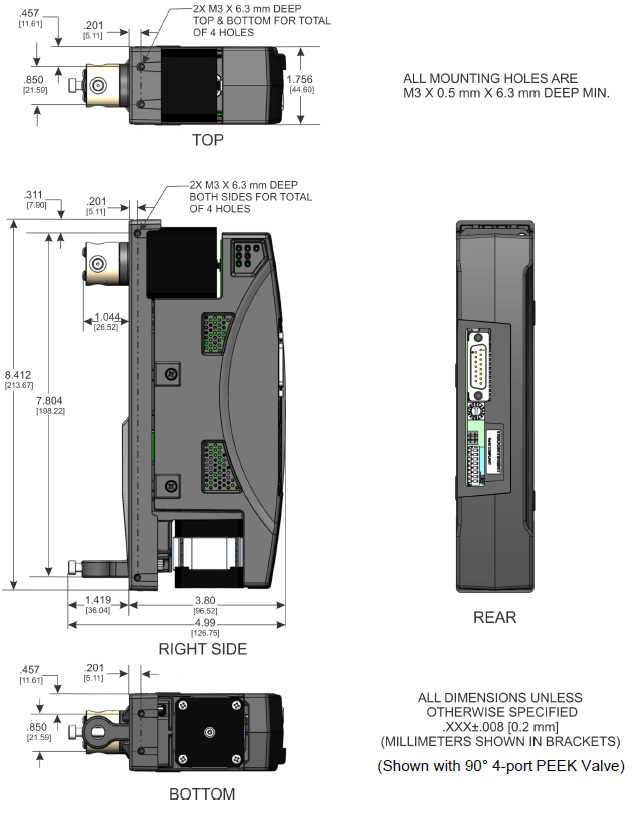

Dimensions

Ordering Information

CX6000 펌프



Catalog #
Description
10240
CX6000 with 3PY PEEK/UHMWPE
10244
CX6000 with 4P90 PEEK/UHMWPE
10248
CX6000 with 3WD PCTFE/UHMWPE
10256
CX6000 no valve

CX48000 펌프



Catalog #
Description
10260
CX48000 with 3PY PEEK/UHMWPE
10264
CX48000 with 4P90 PEEK/UHMWPE
10268
CX48000 with 3WD PCTFE/UHMWPE
10276
CX48000 no valve

교체용 밸브



Catalog #
Description
10260
CX48000 with 3PY PEEK/UHMWPE
10264
CX48000 with 4P90 PEEK/UHMWPE
10268
CX48000 with 3WD PCTFE/UHMWPE
10276
CX48000 no valve

*S/N 336945 또는 이전 버전은 펌웨어 업그레이드가 필요할 수 있습니다.

**밸브 어댑터 링 필요. 주문 번호: 7809-37

주사기



Catalog #
Description
10350
50µL (UHMWPE)
10351
100 μL (UHMWPE)
10352
250 μL (UHMWPE)
10353
500 μL (UHMWPE)
10354
1 mL (UHMWPE)
10355
2.5 mL (UHMWPE)
10356
5 mL (UHMWPE)
10357
10 mL (UHMWPE)
10360
50µL (PTFE)
10361
100 μL (PTFE)
10362
250 μL (PTFE)
10363
500 μL (PTFE)
10364
1 mL (PTFE)
10365
2.5 mL (PTFE)
10366
5 mL (PTFE)
10367
10 mL (PTFE)
10368
25mL (PTFE)

액세서리



Catalog # | Description
10151
C-Series Evaluation Kit for use with all C-Series Pumps and CX-Series Pumps. Includes: Power Supply, Tubing Kit, USB Converter/Cable Assembly and Quick Start Guide.
10390
XLP Mounting Adapter Bracket Kit
7809-33
Valve adapter ring, Standard (3PY, 4P90, 3WD, 3/4T, Loop)
7809-37
Valve adapter ring, MP (6WD)
10171
Cable, RS232 to pump
10176
Evaluation Cable, RS232 and Bench to One C/MC-Series Device
10177
Evaluation Cable, USB to One C/MC-Series Device
10178
Evaluation Cable, XYZ to One C/MC-Series Device
10179
Cable, Daisy Chain Jumper
8152-09
Universal Power Supply
8246-71
Cable, Interface Converter to Pump
8698-02
USB/RS485 Converter
8698-03
Cable, USB-A/USB-B, 2-meter

Downloads

tricontinent-cx-series-brochure

CX Series Brochure

cx6000-cx48000-syringe-pumps-datasheet

CX6000-CX48000 Syringe Pumps DataSheet

cx6000-cx48000-syringe-pumps-syringe-datasheet

CX6000-CX48000 Syringe Pumps Syringe DataSheet

cx6000-cx48000-syringe-pumps-valve-datasheet

CX6000-CX48000 Syringe Pumps Valve DataSheet

cx6000-cx48000-syringe-pumps-manual

CX6000 CX48000 Syringe Pumps Product Manual

Warranty

CX6000/48000 보증 정보

TriContinent는 최고 품질의 제품을 공급하는 ISO 13485 등록 제조 시설을 운영합니다. CX6000/48000 펌프는 FDA 규제 승인 대상이 아닌 일반 실험실 구성 요소입니다. TriContinent는 시스템 설계자의 요구를 충족시키기 위해 적용 가능한 안전 표시가 있는 최고 품질의 구성 요소를 사용합니다. CX6000/48000 펌프는 독립적인 테스트 및 인증을 받아야 하는 더 큰 시스템 내에서 사용하도록 설계된 구성 요소이므로 독립적인 CE 마킹을 수행하지 않습니다.

당사는 CX6000/48000 펌프에 1년 보증을 제공합니다. 보증 기간 동안 CX6000/48000 펌프가 고장난 경우 당사에 전화하여 오작동에 대해 설명하면 TriContinent는 당사의 재량에 따라 수리 또는 교체를 위한 반환 재료 승인(RMA) 번호를 무료로 발급해 드립니다.

TriContinent는 또한 밸브가 1년 동안 재료 및 제작 기술에 결함이 없음을 보증합니다. 이러한 결함으로 인해 고장난 밸브는 RMA 프로세스를 통해 장치를 반환할 경우 당사의 재량에 따라 무료로 수리 또는 교체됩니다.

응용 프로그램의 적합성 및 당사의 제품과 귀사의 응용 프로그램의 재료 호환성을 판단하는 것은 고객의 책임입니다. 수리 또는 교체를 위해 제품을 반환할 때는 TriContinent 고객 서비스에 연락하여 RMA 번호를 받으십시오. 전화를 걸 때는 다음 정보를 사용할 수 있는지 확인하십시오.

  • 카탈로그 번호
  • 일련 번호
  • 오작동 설명

TriContinent는 사전 승인 없이는 어떠한 반품도 수락하지 않습니다. TriContinent는 감염성 미생물 또는 방사성 물질 또는 위험하다고 간주될 수 있는 기타 물질과 함께 사용된 제품의 반환을 거부할 권한을 가집니다.

RMA 번호는 TriContinent로 반환할 때 배송 컨테이너 외부에서 볼 수 있어야 합니다.

보증 제외

위의 보증은 다음으로 인한 결함 제품에는 적용되지 않습니다.

  • 고객의 부적절하거나 불충분한 유지보수
  • 승인되지 않은 유지보수 또는 서비스
  • 고객의 오용
  • 제품의 환경 사양을 벗어난 작동
  • 적절한 포장 없이 반환된 기기

다음 제품에 대해 명시된 보증은 없습니다.

  • 주사기
  • 플런저

참고: 배송 중 파손된 장비의 경우, 배송업체에 직접 문의하시기 바랍니다.
