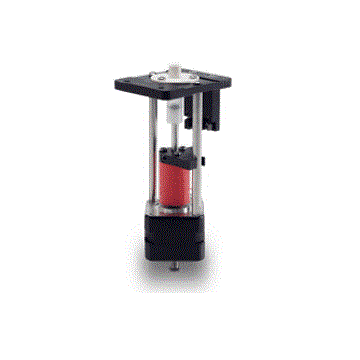

LT Syringe Pump
Syringe Pump

시린지 펌프

드라이브, 씰 및 시린지 배럴의 최적 정렬을 보장하기 위해 제조 공정을 사용하여 최고의 재료와 설계를 결합합니다. 최종 결과는 "단순함 속에 우아함이 있는" 고가치 시린지 펌프입니다. LT 시린지 펌프는 시린지 교체 일정과 사용자 접근성 문제 없이 일반 시린지 펌프의 정확도와 정밀도 특성을 모두 갖추고 있습니다. 더 긴 기기 "가동 시간"이 보장되며 귀중한 작업 공간이 소모되지 않도록 기기를 자유롭게 설계할 수 있습니다.

연락처
견적 요청 서비스, 부품 또는 지원 요청
공유

Description

LT 시린지 펌프의 모든 측면은 시린지 펌프의 수명 동안 문제 없는 작동을 보장하도록 특별히 설계되었습니다.

  • 보정 필요 없음
  • 높은 액체 맥동 없음
  • 누출 벨로우즈 또는 다이어프램 없음
  • 건조할 때 달라붙는 세라믹 없음
  • 소모성 시린지 없음

모든 범위의 시린지 크기와 함께 밸브, 인코더 및 전자 옵션이 있어 거의 모든 기기 응용 분야 및 예산을 충족할 수 있습니다.

액체 취급 제품 및 기기 인증서 RoHS

Specifications

사양



Volume Displacement
250 μL
500 μL
1 mL
2.5 mL
5 mL
(nominal)
Catalog # 0386
Catalog # 0387
Catalog # 0388
Catalog # 0389
Catalog # 0390
Step Resolution
0.150 μL / full step
0.300 μL / full step
0.600 μL / full step
1.500 μL / full step
3.000 μL / full step
Syringe Data
  Bore
0.1721 in. [4.37 mm]
0.2433 in. [6.18 mm]
0.3446in. [8.75 mm]
0.5441 in. [13.82 mm]
0.7694 in. [19.54 mm]
  Stroke Fluid
0.667 in. [16.93 mm]
0.667 in. [16.93 mm]
0.667 in. [16.93 mm]
0.667 in. [16.93 mm]
0.667 in. [16.93 mm]
  Backpressure
30 psi max. [2.07 bar]
30 psi max. [2.07 bar]
20 psi max. [1.38 bar]
10 psi max. [.689 bar]
5 psi max. [.344 bar]
  Interface
1/4-28 female port
1/4-28 female port
1/4-28 female port
1/4-28 female port
1/4-28 female port
Materials
PPS, Borosilicate Glass, UHMWPE, Viton®

* 펌프는 일반적으로 정격 전류에서 24 VDC 양극 초퍼 드라이브, ½ 스텝으로 구동해야 합니다. 더 높은 스텝 속도에서는 더 높은 전압이 필요할 수 있습니다.

Dimensions

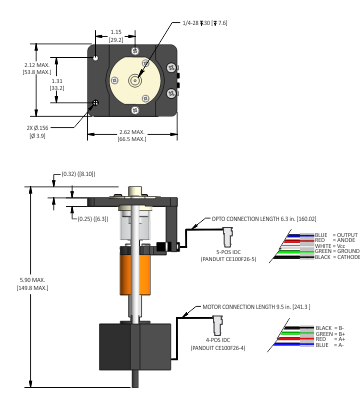

LT-시리즈 펌프 인터페이스 세부 정보

명시된 치수/특징은 모든 크기의 LT-시리즈 펌프(5.0mL 표시)에서 일반적인 것입니다.

Ordering Information

현재 가격은 TriContinent 판매 담당자에게 문의하십시오.

전자 장치 및 밸브가 없는 LT 시린지 펌프



Catalog #
Description
386
LT Pump, 250 μL
387
LT Pump, 500 μL
388
LT Pump, 1.0 mL
389
LT Pump, 2.5 mL
390
LT Pump, 5.0 mL

M-시리즈 컨트롤러 PCBA



Catalog #
Description
956
Controller/Driver Assembly (.5A Max)
959
RS232/485 Converter Kit
960
USB/485 Converter Kit

Downloads

lt-syringe-pump-datasheet

LT Syringe Pump Datasheet

lt-series-pump-250-l-model

LT-Series Pump 250 UL Model

lt-series-pump-500-l-model

LT-Series Pump 500 uL Model

lt-series-pump-1000-l-model

LT-Series Pump 1000 uL Model

lt-series-pump-2500-l-model

LT-Series Pump 2500 uL Model

lt-series-pump-5000-l-model

LT-Series Pump 5000 uL Model

Warranty

LT-시리즈 보증 정보

TriContinent는 최고 품질의 제품을 공급하는 ISO 13485 등록 제조 시설을 운영합니다. LT-시리즈 펌프는 FDA 규제 승인 대상이 아닌 일반 실험실 구성 요소입니다. TriContinent는 시스템 설계자의 요구를 충족시키기 위해 적용 가능한 안전 표시가 있는 최고 품질의 구성 요소를 사용합니다. LT-시리즈 펌프는 독립적인 테스트 및 인증을 받아야 하는 더 큰 시스템 내에서 사용하도록 설계된 구성 요소이므로 독립적인 CE 마킹을 수행하지 않습니다.

당사는 LT-시리즈 펌프에 1년 보증을 제공합니다. 보증 기간 동안 LT-시리즈 펌프가 고장난 경우 당사에 전화하여 오작동에 대해 설명하면 TriContinent는 당사의 재량에 따라 수리 또는 교체를 위한 반환 재료 승인(RMA) 번호를 무료로 발급해 드립니다.

응용 프로그램의 적합성 및 당사의 제품과 귀사의 응용 프로그램의 재료 호환성을 판단하는 것은 고객의 책임입니다.

수리 또는 교체를 위해 제품을 반환할 때는 TriContinent 고객 서비스에 연락하여 RMA 번호를 받으십시오. 전화를 걸 때는 다음 정보를 사용할 수 있는지 확인하십시오.

  • 카탈로그 번호
  • 일련 번호
  • 오작동 설명

TriContinent는 사전 승인 없이는 어떠한 반품도 수락하지 않습니다. TriContinent는 감염성 미생물 또는 방사성 물질 또는 위험하다고 간주될 수 있는 기타 물질과 함께 사용된 제품의 반환을 거부할 권한을 가집니다.

RMA 번호는 TriContinent로 반환할 때 배송 컨테이너 외부에서 볼 수 있어야 합니다.


보증 제외

위의 보증은 다음으로 인한 결함 제품에는 적용되지 않습니다.

  • 고객의 부적절하거나 불충분한 유지보수
  • 승인되지 않은 유지보수 또는 서비스
  • 고객의 오용
  • 제품의 환경 사양을 벗어난 작동
  • 적절한 포장 없이 반환된 기기

다음 구성 요소에 대해 명시된 보증은 없습니다.

  • 시린지

  • 플런저

참고: 배송 중 파손된 장비의 경우, 배송업체에 직접 문의하시기 바랍니다.
