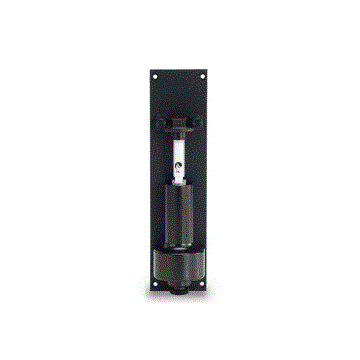

BasePump
Syringe Pump

시린지 펌프

TriContinent는 시장의 광범위한 요구 사항을 충족하도록 설계된 다양한 BasePump 시린지 펌프를 제공합니다. 다양한 밸브, 피스톤 씰 설계 및시린지배럴 크기는 합리적인 가격으로 편리한 선택을 제공합니다. 각 TriContinent BasePump 시린지 펌프는 신뢰성과 정확성으로 업계에서 인정받는 시린지 펌프를 생산하는 엄격한 품질 관리 표준에 따라 제조됩니다. 현장에서 오랜 시간 테스트되고 입증된 TriContinent BasePump 시린지 펌프는 사내 또는 맞춤형 시린지 펌프 설계에 대한 저렴한 대안을 제공합니다.

연락처
견적 요청 서비스, 부품 또는 지원 요청
공유

Description

밸브가 없는 BasePump 시린지 펌프

가장 기본적인 TriContinent 펌프는 맞춤형 설계에 대한 현명한 대안이나 이전에 자체 주시린지 펌프를 제작한 제조업체를 위한 우수하고 저렴한 대체 옵션을 제공합니다. 스테퍼 모터/리드스크류 시린지 펌프는 다양한 응용 분야에서 사용되는 오랜 기간 동안 테스트된 기계 및 액체 설계를 통합합니다.

밸브가 있는 BasePump 주시린지 펌프

이 주시린지펌프에는 전단 밸브용 구동 모터가 포함되어 있습니다. 2개 주시린지 희석기 시스템 또는 단일 주시린지 희석기/디스펜서의 기본 주사시린지펌프로 설계된 BasePump 주시린지 펌프는 다양한 액체 취급 요구 사항을 충족하기 위해 다른 주시린지펌프와 함께 사용할 수 있습니다.

밸브

3방향 밸브는 고밀도 폴리에틸렌 코어가 있는 폴리카보네이트 보디를 가지고 있으며 화학적으로 호환되는 응용 분야에서 1,000,000 사이클 이상 지속될 수 있습니다. 나일론 밸브 보디도 사용 가능합니다.

BasePump와 유사하지만 제어 전자 장치가 있는 대체 시린지 펌프에 대해서는 TriContinent의 AccuPump2를 참조하십시오. AccuPump2에는 단일 또는 다중 시린지 펌프용으로 즉시 사용 가능한 인터페이스를 제공하는 TriContinent 컨트롤러 PCBA가 포함되어 있습니다.

액체 취급 제품 및 기기 인증서 RoHS

Specifications

사양



Driver Recommendation (min)
For Stepper Motor: BiPolar Chopper at 24 VDC
350 mA per phase or equivalent
SYRINGE DRIVE / MOTOR LEADSCREW DATA
STEPPER MOTOR
Travel / Full Step
0.000656 in. (7.5º step angle)
Resistance / Phase
9.1 ohm (each winding)
Inductance / Phase
16.7 mH (each winding)
Rated Current
550 mA
Rated Voltage
5V
VALVE MOTOR DATA
DC GEAR MOTOR:
Voltage
12 VDC Nominal (7-15 VDC)
Current (at nominal voltage)
< 0.90 mA (no load)
SYRINGE SPEED
User defined (500 steps/sec recommended maximum)
STEP RESOLUTION
Short Stroke
1000 steps full stroke for 50 μL - 500 μL syringes
Long Stroke
2000 steps full stroke for 2 mL - 10 mL syinges
Opto Sensors
H22A1 or equivalent
Electrical Interfaces
10-pin male dual row header
POWER REQUIREMENTS
Stepper Motor (for syringe drive)
User defined
DC Gear Motor (for valve drive)
User defined
Power Dissipation
User defined
Fluid Contact
Syringe Materials
Borosilicate Glass, PTFE, Polypropylene
Valve Materials
Nylon Body & HDPE plug or Polycarbonate body & HDPEplug
Operating Temperature
15ºC to 40ºC (59ºF to 104ºF)
Operating Humidity
20 to 95% RH at 40ºC (104ºF)
Media Temperature
15ºC to 40ºC (59ºF to 104ºF)

구성 옵션



Valves
BasePump for Diluent (with valve)
BasePump for Diluent (without valve)
Valve Materials
Nylon Body & HDPE plug or Polycarbonate body & HDPE plug
Syringe Sizes
Diluent Syringe Sizes - 500 μL, 2 mL, 5 mL, 10 mL
Single Port Sample Syringe Sizes - 250 μL, 500 μL, 2mL, 5 mL, 10 mL
Dual Port Sample Syringe Sizes - 50 μL, 250 μL

기능 파라미터



Imprecision (full stroke) at 50 μL to 250 μL
< 1.0% CV
Imprecision (full stroke) at 500 μL to 10 mL
< 0.5% CV
Innacuracy (full stroke)
< 1.0% syringe volume

참고: 위의 사양은 AccuPump2 제어 전자 장치를 기반으로 합니다. 사용자 결과는 사용자의 전자 장치 및 프로토콜에 따라 다를 수 있습니다.

Ordering Information

현재 가격은 TriContinent 판매 담당자에게 문의하십시오.

펌프



Catalog #
Description
802
BasePump, Sample
884
BasePump, Diluent

시린지



Catalog #
Description
905
50 μL Dual Port Sample
904
250 μL Dual Port Sample
903
500 μL Diluent
902
2 mL Diluent
901
5 mL Diluent
900
10 mL Diluent
893
250 μL Single Port Sample
894
500 μL Single Port Sample
890
2 mL Single Port Sample
895
5 mL Single Port Sample
896
10 mL Single Port Sample

플런저(5/팩)



Catalog #
Description
779
50 μL for Dual Port Sample (2.740 L)
780
250 μL for Dual Port Sample (2.740 L)
783
250 μL Sample
781
500 μL Diluent or Sample
782
2 mL Diluent or Sample
805
5 mL Diluent or Sample
784
10 mL Diluent or Sample

밸브(10개/팩)



Catalog #
Description
785
Small Polycarbonate
983
Nylon

시린지 홀더



Catalog #
Description
891
for Diluent / Polycarbonate Valve
889
for Dual Port Sample
892
for Single Port Sample
984
for Diluent / Nylon Valve

Downloads

Warranty

AccuPump 및 BasePump 보증 정보

TriContinent는 최고 품질의 제품을 공급하는 ISO 13485 등록 제조 시설을 운영합니다. BasePump는 FDA 규제 승인 대상이 아닌 일반 실험실 구성 요소입니다. TriContinent는 시스템 설계자의 요구를 충족시키기 위해 적용 가능한 안전 표시가 있는 최고 품질의 구성 요소를 사용합니다. BasePump는 독립적인 테스트 및 인증을 받아야 하는 더 큰 시스템 내에서 사용하도록 설계된 구성 요소이므로 독립적인 CE 마킹을 수행하지 않습니다.

당사는 BasePump에 1년 보증을 제공합니다. 보증 기간 동안 BasePump가 고장난 경우 당사에 전화하여 오작동에 대해 설명하면 TriContinent는 당사의 재량에 따라 수리 또는 교체를 위한 반환 재료 승인(RMA) 번호를 무료로 발급해 드립니다.

응용 프로그램의 적합성 및 당사의 제품과 귀사의 응용 프로그램의 재료 호환성을 판단하는 것은 고객의 책임입니다.

수리 또는 교체를 위해 제품을 반환할 때는 TriContinent 고객 서비스에 연락하여 RMA 번호를 받으십시오. 전화를 걸 때는 다음 정보를 사용할 수 있는지 확인하십시오.

  • 카탈로그 번호
  • 일련 번호
  • 오작동 설명

TriContinent는 사전 승인 없이는 어떠한 반품도 수락하지 않습니다. TriContinent는 감염성 미생물 또는 방사성 물질 또는 위험하다고 간주될 수 있는 기타 물질과 함께 사용된 제품의 반환을 거부할 권한을 가집니다.

RMA 번호는 TriContinent로 반환할 때 배송 컨테이너 외부에서 볼 수 있어야 합니다.

보증 제외

위의 보증은 다음으로 인한 결함 제품에는 적용되지 않습니다.

  • 고객의 부적절하거나 불충분한 유지보수
  • 승인되지 않은 유지보수 또는 서비스
  • 고객의 오용
  • 제품의 환경 사양을 벗어난 작동
  • 적절한 포장 없이 반환된 기기

다음 구성 요소에 대해 명시된 보증은 없습니다.

  • 밸브
  • 시린지
  • 플런저/씰

참고: 배송 중 파손된 장비의 경우, 배송업체에 직접 문의하시기 바랍니다.
