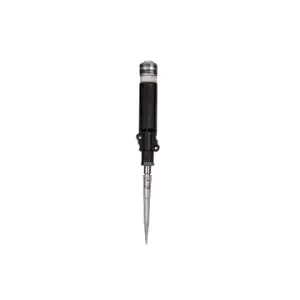

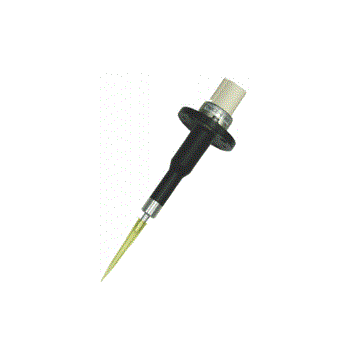

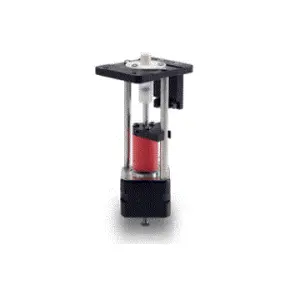

Air-Z Legacy
空气置换式泵

3 种配置的电动空气置换式移液模块
优秀精度和准确性
可配置为安装在机器臂上
与 M 系列动作控制器的接口
提供 200 μL、1000 μL、2000 μL 和 5000 μL
一次性吸头规格 100 μL、1000 μL、2000 μL、5000 μL
提供吸头适配器选项

联系我们

申请报价寻求服务，配件或技术支持

描述

TriContinent Air-Z Legacy 系列空气置换式泵是专用于使用液体处理 (XYZ) 机器人系统的电动空气置换式移液泵。由于 TriContinent ADP 泵，您可以无需进行常规液体处理任务通常所需的接管和灌注。与此同时，该泵的精度和准确性优秀过任何类似规格的手持微量移液器。

紧凑轻量型机器人移液泵

通过简单的机械接口，Air-Z Legacy 可以与任何液体处理机器人系统进行轻松集成。开发人员可以使用他们用于 Air-Z Legacy 系列移液泵的驱动器，也可以与 M 系列动作控制器进行配合来提供一个整体机组。

Air-Z Legacy 为液体处理应用提供准确性和精度

步进电机驱动的注射器可以准确精确地处理从几个微升到 5 毫升的流体容积。使用 TriContinent 一次性吸头时，您可以准确精确地执行样品树洞或试剂分装，而不会出现交叉污染和残留风险。

可用配置的灵活性

TriContinent 的 Air-Z Legacy 系列空气置换式移液泵提供带进程传感器和仪器即用配置的版本，也可以提供不带这些的版本。详细信息可参见TriTon (XYZ) 液体处理机器人页面上的配件选项卡。

比较 Air-Z 型号

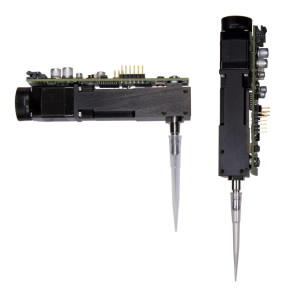

Air-Z Flex

带或不带控制电子设备和压力传感器的自动空气置换式移液模块。

Air-Z Legacy

TriContinent 的第一款采用成熟技术的空气置换式移液器，可用于液体处理机器人系统。

Air-Z Mini

适用于低占空比应用的经济型号，在设计上易于安装和更换。

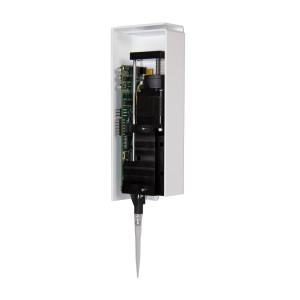

Air-Z Premier

功能齐全、可完全编程的排气移液模块，具有集成的吸头弹出功能，可自动检测液位、吸头、吸头堵塞、步损等。

Air-Z 特征

Air-Z Premier

Air-Z Flex

Air-Z Mini（根据要求提供）

Air-Z Legacy

高分辨率编码器（步损检测）

✓

✗

液位检测：压力 (pLLD)

✓

✗

液位检测：电容和混合（cLLD 和 hLLD）

✓

✗

实时压力数据流

✓

✗

所有速度下均很安静

✓

内置吸头弹出器

✓

✗

堵塞吸头检测

✓

选项

✗

完全可编程（带控制电子元件）

✓

选项

✗

可选水平或垂直安装朝向

✗

✓

✗

泵容积选项

1000 μl

50 μl, 250 μl, 1000 μl

50 μl

20 μl, 1000 μl, 2000 μl, 5000 μl

吸头容积可用性

20 μl, 50 μl, 200 μl, 1000 μl

20 μl, 50 μl

20 μl, 50 μl, 200 μl, 1000 μl

总尺寸，不带一次性吸头 (H x W x D)

168.7 mm x 60.5 mm x 30.5 mm

130.5 mm x 30.6 mm x 25.0 mm

110.7 mm x 20.2 mm x 19 mm

131 mm x 47 mm

技术参数

200 μL

1000 μL

2000 μL

5000 μL

吸头适配器产品目录#

10005

10006

10007

10008

一次性吸头产品目录#

10000

10001

10002

10003

(96/盒)

(100/盒)

(60/盒)

(24/盒)

步进分辨率

每个全步

0.381 μL

1.527 μL

3.808 μL

7.616 μL

每个半步

0.191 μL

0.763 μL

1.904 μL

3.808 μL

重量

Z 系列泵，不带吸头适配器

2.17 oz [61.6 gm]

2.65 oz [75.0 gm]

2.74 oz [77.8 gm]

3.13 oz [88.7 gm]

Z 系列泵，带吸头适配器

2.49 oz [70.6 gm]

3.06 oz [86.7 gm]

3.12 oz [88.6 gm]

4.25 oz [120.5 gm]

Z 系列泵，带吸头适配器和吸头

2.50 oz [70.9 gm]

3.09 oz [87.6 gm]

3.17 oz [90.0 gm]

4.33 oz [122.7 gm]

注射器数据

孔

0.1721 in. [4.37 mm]

0.3441 in. [8.74 mm]

0.5441 in. [13.82 mm]

0.7694 in. [19.54 mm]

行程

0.709 in. [18.00 mm]

功能参数（使用可选的 M 系列控制器*）

200 μL

吸头适配器产品目录#

10005

一次性吸头产品目录#

10000

(96/盒)

步进分辨率

每个全步

0.381 μL

每个半步

0.191 μL

重量

Z 系列泵，不带吸头适配器

2.17 oz [61.6 gm]

Z 系列泵，带吸头适配器

2.49 oz [70.6 gm]

Z 系列泵，带吸头适配器和吸头

2.50 oz [70.9 gm]

注射器数据

孔

0.1721 in. [4.37 mm]

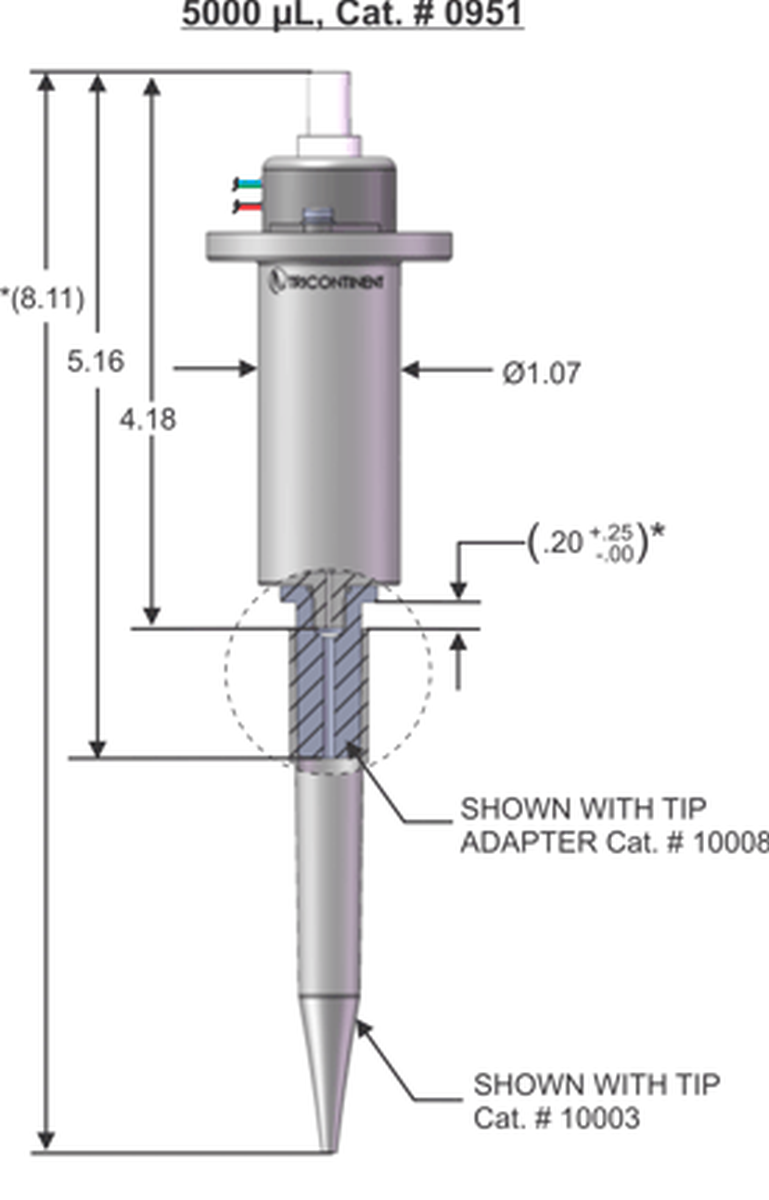

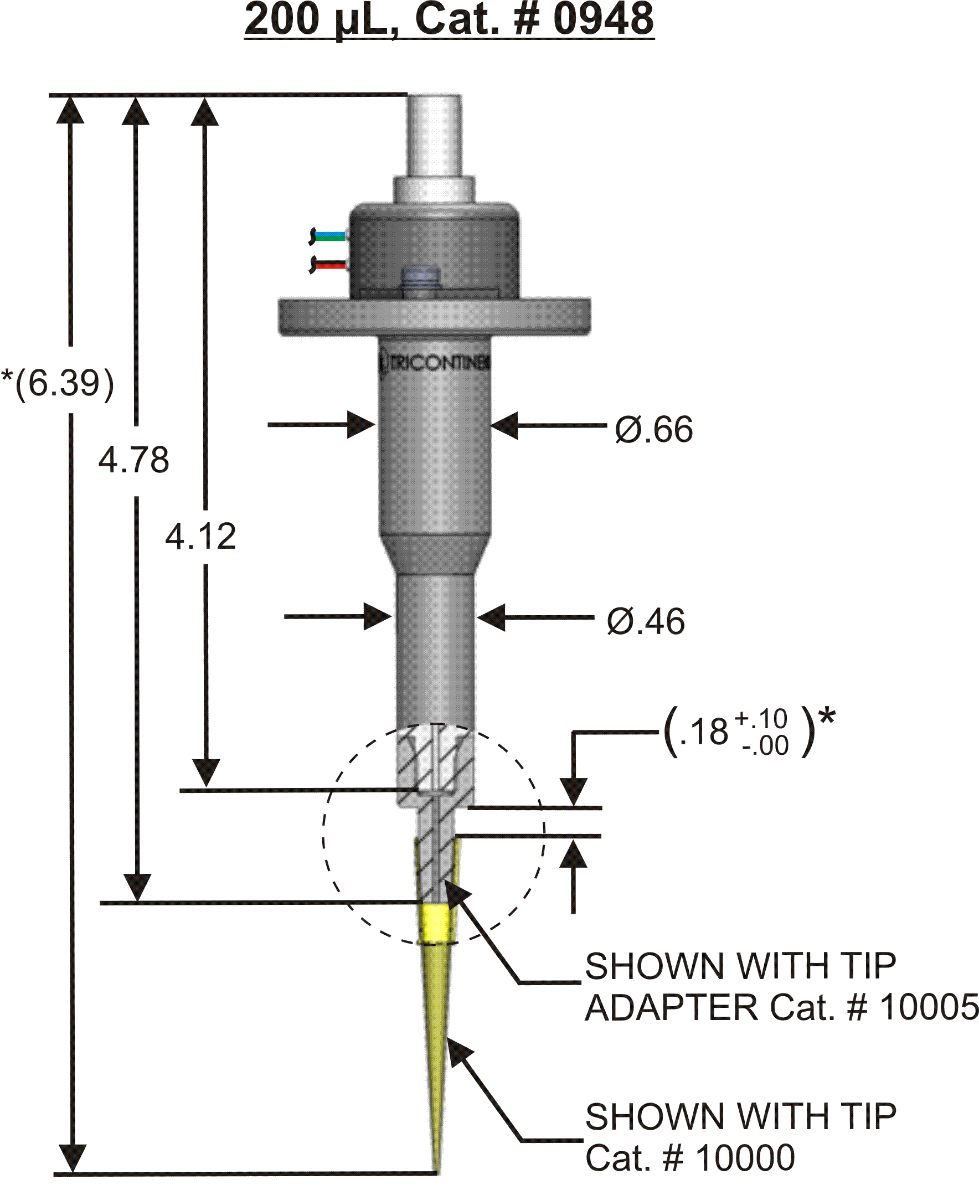

尺寸

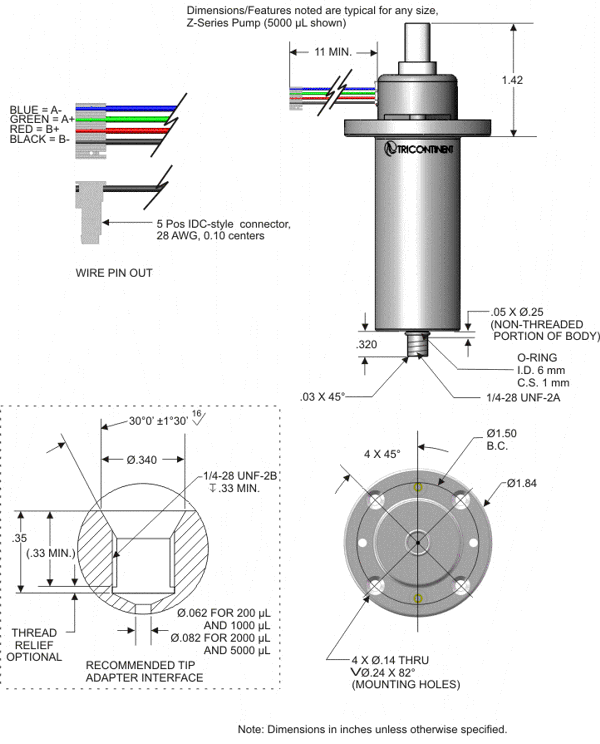

注意：每个吸头均参考所示的参考间隙尺寸进行密封。客户应自行进行测试，以确定密封和吸头剥离的最佳作用力/位置。

所提及均为任何规格的 Z 系列泵（所示为 5000 µL）的典型尺寸/特征。

订购信息

请联系 TriContinent 销售代表了解当前定价。

不带吸头适配器的泵

产品目录 #

说明

948

Z 系列泵，200 μL

949

Z 系列泵，1000 μL

950

Z 系列泵，2000 μL

951

Z 系列泵，5000 μL

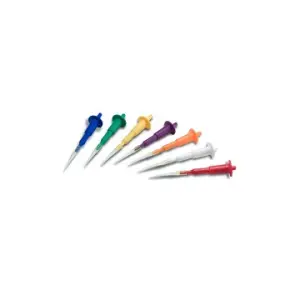

盒装吸头

产品目录 #

说明

10000

200 μL 吸头，96/盒

10001

1000 μL 吸头，100/盒

10002

2000 μL 吸头，60/盒

10003

5000 μL 吸头，24/盒

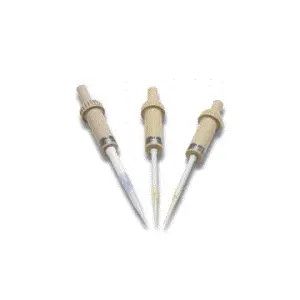

吸头适配器

产品目录 #

说明

10005

200 μL

10006

1000 μL

10007

2000 μL

10008

5000 μL

M 系列控制器 PCBA

产品目录 #

说明

955

Z 系列泵的控制器/驱动器装置（最大 .5A）

959

RS232/485 转换套件

960

USB/485 转换套件

下载

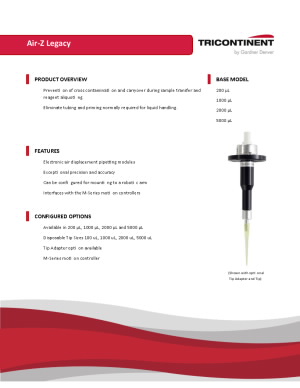

Air-Z Legacy Datasheet

airz-legacy-instrument-ready-ir-datasheet

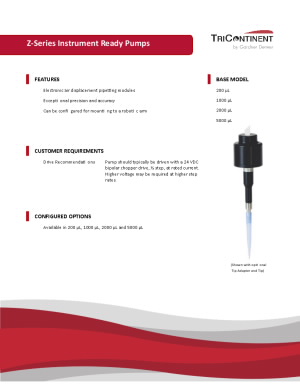

Air-Z Legacy Instrument Ready Datasheet

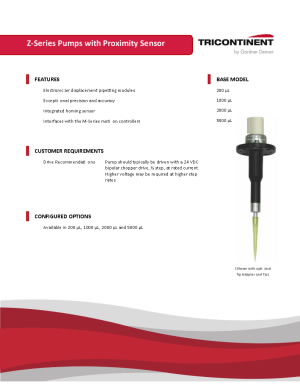

Air-Z Legacy with Proximity Sensor Datasheet

Air-Z Legacy 200 uL Model

Air-Z Legacy 1000 uL Model

Air-Z Legacy 2000 uL Model

Air-Z Legacy 5000 uL Model

保修

Z 系列保修信息

TriContinent 运营着一家 ISO 13485 注册生产厂，提供着优质的产品。Z 系列泵是常规的实验室组件，不用经过 FDA 法规批准。TriContinent 使用优质的组件，以及适用的安全标志，可满足系统设计人员的需求。Z 系列泵没有独立的 CE 标志，因为它们适用于更大型系统的组件，应进行独立测试和认证。

我们为 Z 系列泵提供 1 年保修。在保修期间，如果 Z 系列泵发生故障，则给我们打电话并解释故障情况，TriContinent 将发放一个退回材料授权 (RMA) 编号，用于根据我们的判断进行免费维修或更换。

客户应负责确定应用的适合性以及产品对于应用的材料兼容性。

退回产品进行维修或更换时，请联系 TriContinent 客户服务来接收 RMA 编号。打电话时，请一定提供以下信息：
