공기 변위 피펫팅 모듈 Air-Z Premier

Automated air displacement pipetting module air z premier air z premier 1

뛰어난 피펫팅 정확도 및 정밀도
소량의 샘플 이동에 이상적
교차 오염 및 전이 없음(예: 혈액 샘플 이송에 이상적)
밸브, 주사기 또는 튜브가 필요하지 않으므로 기기 유지보수 감소
소형 기기에 이상적(현장 진료)
유연성: 가변형 팁 용량 옵션
팁 방출
통합 액체 레벨 감지(압력 및 정전 용량)
흡인 및 분배 검증을 위한 실시간 압력 데이터
팁 존재 확인 센서 및 팁 막힘 감지

고성능 액체 취급

Air-Z Premier는 뛰어난 정밀도와 정확도로 액체 몇 마이크로리터부터 최대 5밀리리터까지 탁월한 피펫팅 성능을 제공합니다.

이는 완전히 프로그래밍 가능한 자동 공기 변위 펌프이며 액체 취급 워크플로우를 보다 안전하고 쉽게 만드는 기능이 함께 제공됩니다.

액체 레벨 감지(압력, 정전 용량 및 하이브리드)
실시간 압력 데이터
팁 손실 감지 및 팁 방출

보안 워크플로우

당사의 공기 변위 모듈은 진단, NGS 또는 POS(현장 진료) 계측과 같은 응용 분야에서 프로세스 보안이 핵심인 완벽한 솔루션입니다. 당사의 Air-Z 피펫팅 모듈은 일회용 팁을 사용하여 샘플 이동 또는 시약 분주 중에 교차 오염 및 전이를 방지하여 워크플로우에 필요한 안전을 제공합니다.

컴팩트한 크기 및 유지보수가 필요 없음

Air-Z 피펫팅 모듈의 작고 가벼운 디자인은 현장 진료 장치와 같은 소형 기기의 사용에 이상적입니다. 또한 밸브, 주사기 또는 튜브가 필요하지 않으므로 유지보수가 필요하지 않습니다. 시간을 절약하고 비용을 절감하며 더 간단한 기기 설계를 제공합니다.

손쉬운 통합

당사의 피펫팅 모듈은 뛰어난 유연성을 제공합니다. 간단한 기계적 인터페이스 덕분에 모든 액체 취급 OEM 기기에 완벽하게 통합될 수 있습니다. 진단 장비든 분석 장비든, 빠르고 안정적인 액체 취급을 위한 선택이 그 어느 때보다 쉬워졌습니다.

또한 단일 장치 작동 또는 최대 15개의 펌프를 개별적으로 처리하도록 구성할 수 있습니다.

사전 구성 또는 맞춤화? 여러분이 결정할 수 있습니다.

Air-Z는 완전히 프로그래밍 가능한 모델부터 진정으로 경제적인 모델까지 4가지 사전 구성된 모델로 제공됩니다. 보다 특별한 OEM 응용 분야의 경우, 당사는 정확한 요구 사항에 맞는 맞춤형 설계, 용량 및 장착 옵션을 제공합니다. 개발자들은 자체 드라이버를 사용하거나 Air-Z 피펫팅 모듈 및 최적화된 펌프 컨트롤러와 일치하는 완전한 패키지를 선택할 수 있습니다.

사례 연구 | Air-Z 피펫 펌프가 NGS 워크플로우 간소화 프로젝트를 지원합니다

TriContinent은 과학계에 제품과 서비스를 제공하는 선도적인 기업이 차세대 시퀀싱(NGS) 장비 기기를 혁신하는 데 도움을 주었습니다. 해당 기업의 목표는 NGS 워크플로우를 간소화하기 위해 새로운, 개선된, 완전히 통합된 구성 요소를 도입하는 것이었습니다. 우리 전문가들이 NGS 시스템을 더 효율적이고 컴팩트하며 사용하기 쉬운 시스템으로 업그레이드하는 데 기여한 피펫 펌프를 어떻게 제공했는지 읽어보세요.

사례 연구 다운로드

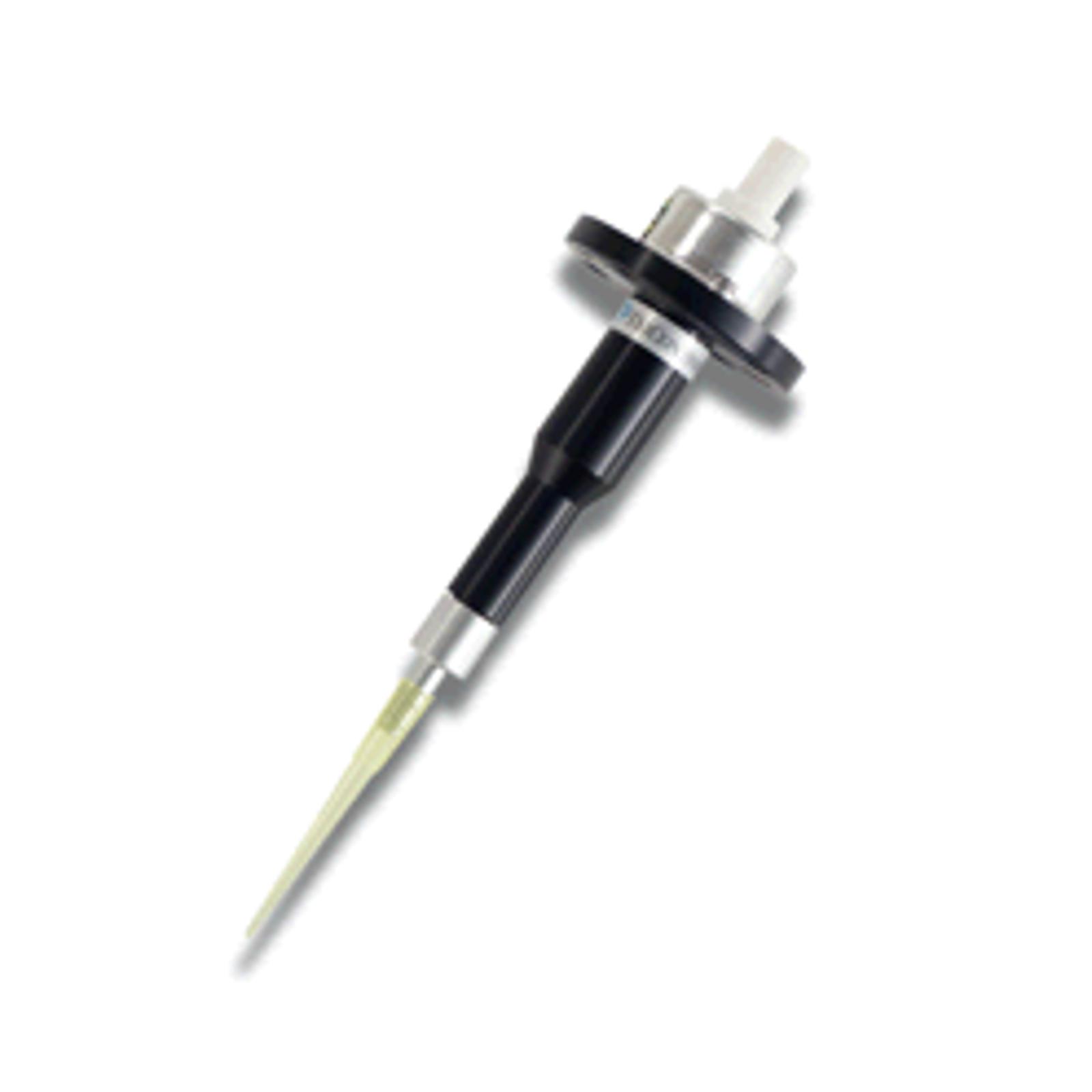

Air-Z Legacy

액체 취급 로봇 시스템에 사용하기 위한 입증된 기술을 갖춘 TriContinent의 첫 번째 공기 변위 피펫입니다.

Air-Z Premier

팁 배출이 통합되고 액체 레벨, 팁, 팁 막힘, 스텝 손실 등을 자동으로 감지하는 완전한 기능을 갖춘 완전히 프로그래밍 가능한 공기 변위 피펫팅 모듈입니다.

Air-Z Flex

제어 전자 장치 및 압력 센서가 있거나 없는 자동 공기 변위 피펫팅 모듈 사용 가능.

Air-Z FEATURES	Air-Z Premier	Air-Z Flex	Air-Z Legacy
High-resolution encoder (step loss detection)	✓	✗	✗
Liquid level detection: pressure (pLLD)	✓	✗	✗
Liquid level detection: capative & hybrid (cLLD & hLLD)	✓	✗	✗
Real time streaming pressure data	✓	✓	✗
Quiet at all speeds	✓	✓	✓
Built-in tip ejector	✓	✗	✗
Clogged tip detection	✓	Option	✗
Fully programmable (w/control electronics)	✓	Option	✗
Optional horizontal or vertical mounting orientation	✗	✓	✗
Pump volume options	1000 μl	50 μl, 250 μl, 1000 μl	20 μl, 1000 μl, 2000 μl, 5000 μl
Tip volume availability	20 μl, 50 μl, 200 μl, 1000 μl	20 μl, 50 μl, 200 μl, 1000 μl	20 μl, 1000 μl, 2000 μl, 5000 μl
Overall dimensions without disposable tip (H x W x D)	168.7 mm x 60.5 mm x 30.5 mm	130.5 mm x 30.6 mm x 25.0 mm	131 mm x 47 mm

Drive Design	Stepper motor driven lead screw with high resolution optical encoder for step loss detection
Dispense Speed	1 μL/second up to 3000 μL/second
Liquid Level Detection	Pressure based (pLLD), capacitive (cLLD), hybrid (hLLD)
Volume Resolution	Standard mode 0.382 μL/step with 3000 increments/full stroke
	High-Resolution mode 0.024 μL/step with 48000 increments/full stroke
Communication Interfaces	RS232, RS485 or CAN
Operating Noise	<60 dBA, Indoor use only
Addressing	Maximum of 15 pumps individually
Operating Temperature	15°C to 40°C (59°F to 104°F)
Operating Humidity	20% to 95% RH at 40°C (104°F)
Non-Operating Temperature	-20°C to 65°C (-4°F to 149°F)
Non-Operating Humidity	30% to 85% RH non condensing
Media Temperature	15°C to 40°C (59°F to 104°F)
Overall Dimensions (H x W x D) (without cover not including disposable tip)	6.69 in. [168.7 mm] x 2.38 in. [60.5 mm] x 1.17 in. [29.7 mm]
Weight	300 gm

기능적 매개변수

Fluid Contact Materials	Aluminum, PTFE, Nylon, Silicone Lubricant, Silicone, PPS, Neoprene, Borosilicate glass and Stainless Steel
Imprecision (full volume) in 50 μL, 200 μL, 1000 μL Tips	<0.75% CV
Innaccuracy (full volume)	<1% Tip volume
10% Tip volumes
Imprecision	<1% CV
Innaccuracy	<2%
Power requirement	24 VDC, 500 mA
Power rating	<500 mA (peak)

현재 가격은 TriContinent 판매 담당자에게 문의하십시오.

Air-Z Premier

Catalog #	Description
547	Air-Z Premier, 1000 μL with Tip Ejector and LLD

랙드 팁

Catalog #	Description
10370	1000 μL Tips, Clear, Non-Sterile, Non-Filtered, 96/rack
10371	200 μL Tips, Clear, Non-Sterile, Non-Filtered, 96/rack
10372	50 μL Tips, Clear, Non-Sterile, Non-Filtered, 96/rack
10378	1000 μL Tips, LLD, Non-Sterile, Non-Filtered, 96/rack
10379	200 μL Tips, LLD, Non-Sterile, Non-Filtered, 96/rack
10380	50 μL Tips, LLD, Non-Sterile, Non-Filtered, 96/rack

액세서리

Catalog #	Description	Purpose	Product
10388	Cable Set (a 10-position flex cable interface PCBA and 10-position connector with 18” flying leads for the pump interface)'	General-purpose evaluation cables	Air-Z Flex with full electronics, Air-Z Premier
10389	USB and CAN bus/USB)	RS232 evaluation	Air-Z Flex/Premier with full electronics
Please contact customer service	TCS Air-Z Commander	RS232 evaluation	Air-Z Flex/Premier with full electronics
Please contact customer service	Terminal Emulator Program	RS232 evaluation	Air-Z Flex/Premier with full electronics
960	USB/RS485 Converter Kit	USB/RS485 evaluation	Air-Z Flex/Premier with full electronics
8698-03	USB A/B Cable	USB/RS485 evaluation	Air-Z Flex/Premier with full electronics
963	USB/CAN Bus Converter Kit	Adding CAN bus for data streaming hookup	Air-Z Flex/Premier with full electronics
959	RS232/485 Converter Kit	RS232 evaluation	Air-Z Flex/Premier with full electronics
549	Cover kit for Air-Z Premier

Air-Z Premier Datasheet

Air-Z Premier Manual

Air-Z Premier Model

AIR-Z BROCHURE

Z-시리즈 보증 정보

TriContinent는 최고 품질의 제품을 공급하는 ISO 13485 등록 제조 시설을 운영합니다. Z-시리즈 펌프는 FDA 규제 승인 대상이 아닌 일반 실험실 구성 요소입니다. TriContinent는 시스템 설계자의 요구를 충족시키기 위해 적용 가능한 안전 표시가 있는 최고 품질의 구성 요소를 사용합니다. Z-시리즈 펌프는 독립적인 테스트 및 인증을 받아야 하는 더 큰 시스템 내에서 사용하도록 설계된 구성 요소이므로 독립적인 CE 마킹을 수행하지 않습니다.

당사는 Z-시리즈 펌프에 1년 보증을 제공합니다. 보증 기간 동안 Z-시리즈 펌프가 고장난 경우 당사에 전화하여 오작동에 대해 설명하면 TriContinent는 당사의 재량에 따라 수리 또는 교체를 위한 반환 재료 승인(RMA) 번호를 무료로 발급해 드립니다.

응용 프로그램의 적합성 및 당사의 제품과 귀사의 응용 프로그램의 재료 호환성을 판단하는 것은 고객의 책임입니다.

수리 또는 교체를 위해 제품을 반환할 때는 TriContinent 고객 서비스에 연락하여 RMA 번호를 받으십시오. 전화를 걸 때는 다음 정보를 사용할 수 있는지 확인하십시오.

카탈로그 번호
일련 번호
오작동 설명

TriContinent는 사전 승인 없이는 어떠한 반품도 수락하지 않습니다. TriContinent는 감염성 미생물 또는 방사성 물질 또는 위험하다고 간주될 수 있는 기타 물질과 함께 사용된 제품의 반환을 거부할 권한을 가집니다.

RMA 번호는 TriContinent로 반환할 때 배송 컨테이너 외부에서 볼 수 있어야 합니다.

보증 제외

위의 보증은 다음으로 인한 결함 제품에는 적용되지 않습니다.

고객의 부적절하거나 불충분한 유지보수
승인되지 않은 유지보수 또는 서비스
고객의 오용
제품의 환경 사양을 벗어난 작동
적절한 포장 없이 반환된 기기

참고: 배송 중 파손된 장비의 경우, 배송업체에 직접 문의하시기 바랍니다.
