주사기 펌프 | C-시리즈 주사기 펌프

자동화 기기에서 액체 취급용으로 설계된 시린지 펌프 모듈.
매우 높은 분배 정밀도와 정확도
50μL~12.5mL의 시린지 크기용 3cm 스트로크
저유량, 저맥동 응용 분야용으로 설계
다양한 밸브 옵션(3, 4 또는 6방향) 으로 다중 소스 흡인 및 분배(예: 시약) 가능
용이한 통합
긴 수명과 높은 신뢰성
컴팩트한 설계
유연한 구성 및 맞춤화 가능

탁월한 액체 취급 성능

TriContinent C-시리즈 시린지 펌프는 소량 분배, 희석 및 피펫팅에서 매우 높은 정확도와 정밀도를 제공합니다. 또한 최대 192,000마이크로 스텝/풀 스트로크의 해상도를 달성하므로 낮은 유속과 낮은 맥동이 필요한 응용 분야에 이상적인 솔루션입니다. 컴팩트한 디자인과 유연한 구성 덕분에 당사의 펌프는 진단, 차세대 시퀀싱, 유동 세포 분석, 일반적인 샘플 준비 등과 같은 광범위한 응용 분야에서 액체 취급 작업에 사용됩니다.

유연한 구성

TriContinent는 50μL~12.5mL의 시린지 크기와 여러 소스에서 액체를 주고받기 위한 3방향, 4방향 및 6방향의 다양한 밸브 옵션을 제공합니다.

기기에 맞춤형 솔루션이 필요한 경우, 당사는 고객별 설계 및 구성도 수용할 수 있습니다. 우수 OEM 고객과의 협력에 대해 자세히 알아보려면 사례 연구를 다운로드하십시오.

긴 수명

C-시리즈 시린지 펌프는 늘어나거나 마모될 수 있는 벨트를 사용하지 않는 독점적인 고효율 직접 구동 설계를 사용하므로 매우 견고하며 신뢰할 수 있습니다. 이 견고한 구동 메커니즘은 수명 테스트를 거쳤으며 수명 내내 유지보수가 필요 없이 수백만 사이클 동안 지속됩니다.

또한, 당사의 로터리 전단 밸브는 수명 테스트에서 경쟁 밸브보다 최대 24배 긴 수명을 보여주었습니다.

용이한 통합

당사의 펌프는 프로그래밍이 가능하며 Cavro® 프로토콜을 사용하기 때문에 통합이 쉬우므로 산업 표준 펌프를 완벽하게 대체할 수 있습니다. 또한, 다른 소형 시린지 펌프 설계에서 사용되는 표준 통신 프로토콜 및 장착 구성을 활용하므로 비용과 시간이 많이 소요되는 재개발이 필요 없습니다.

경쟁 우위

Cavro® 프로토콜을 사용하여 산업 표준 펌프를 완벽하게 대체
최대 192,000 스텝/풀 스트로크까지 사용 가능한 고해상도 옵션
독점적인 고효율 및 유지보수가 필요 없는 구동 시스템
직접 구동 설계(늘어지거나 끊어지는 벨트 없음)
긴 수명 로터리 전단 밸브(경쟁 밸브 수명의 최대 24배)
50μL~12.5mL의 시린지 크기

	C3000	C3000MP	C24000	C24000MP
Stroke Speed	1.2 seconds to 100 minutes per stroke (800 minutes in microstep mode).	1.2 seconds to 100 minutes per stroke (800 minutes in microstep mode).	4.2 seconds to 800 minutes per stroke (3200 minutes in microstep mode).	4.2 seconds to 800 minutes per stroke (3200 minutes in microstep mode).
Valve Options	120° 3-port, 90° 4-port, T-valve, 90° 3-way Distribution	6-way distribution valve	120° 3-port, 90° 4-port, T-valve, 90° 3-way Distribution	6-way distribution valve
	Rotary Plug PTFE or UHMWPE	PCTFE/UHMWPE	Body materials PEEK or PCTFE	PCTFE/UHMWPE
	Body materials PEEK or PCTFE		Rotary Plug PTFE or UHMWPE
Step Resolution	Standard mode 3,000 steps, Hi-Res mode 24,000 steps	Standard mode 3,000 steps, Hi-Res mode 24,000 steps	Standard mode 24,000 steps, Hi-Res mode 192,000 steps	Standard mode 24,000 steps, Hi-Res mode 192,000 steps
Drive Design	Direct drive stepper motor/leadscrew with 30 mm of travel.Manually moveable for ”power off” syringe removal.	Direct drive stepper motor/leadscrew with 30 mm of travel.Manually moveable for ”power off” syringe removal.	Direct drive stepper motor/leadscrew with 30 mm of travel.	Direct drive stepper motor/leadscrew with 30 mm of travel.

아래 사양은 모든 C-시리즈 모델에 적용됩니다

Fluid Contact Syringe Material	Borosilicate Glass and UHMWPE or PTFE (seal) - Pressures to 80 PSI
Fluid Contact Valve Material	PCTFE or PEEK (housing) and PTFE or UHMWPE (plug) - Pressures to 100 PSI
Accessories Syringe Sizes	50 μL, 100 μL, 250 μL, 500 μL, 1 mL, 2.5 mL, 5 mL, 12.5 mL
Interface Type	RS232, RS484 or CAN
Communication Rates	RS232/RS485 9600 or 38400 CAN - 100K, 125K, 250K, 500K, 1M bps
Format (RS232/RS485)	Data Bits - 8, Parity - None, Stop Bit - 1 Half Duplex, Data Terminal and OEM protocols
Operating Temperature and Humidity	15°C to 40°C (59°F to 104°F) and 20% to 95% RH at 40°C (104°F)
Non-Operating Temperature and Humidity	20°C to 65°C (68°F to 149°F) and 30% to 85% RH non-condensing
Media Temperature	15°C to 40°C (59°F to 104°F)
Imprecision (full stroke) at 50 μL to 100 μL	< 0.1% CV
Imprecision (full stroke) at 250 μL to 12.5 mL	< 0.05% CV
Inaccuracy (full stroke)	< 1% syringe volume
Power Requirement	24 VDC + 10%
Power Rating	<1.5 Amp (peak)

모든 장착 구멍은 M3 X 0.5mm X 6.3mm 최소 깊이입니다.

달리 지정되지 않은 모든 치수는 .XXX + .008[.02mm]입니다.

C3000 펌프

Catalog #	Description
10010	C3000 with 120° 3-port Valve (PEEK/UHMWPE)
10011	C3000 with 120° 3-port Valve (PEEK/PTFE)
10012	C3000 with 120° 3-port Valve (PCTFE/UHMWPE)
10013	C3000 with 120° 3-port Valve (PCTFE/PTFE)
10030	C3000 with 90° 4-port Valve (PEEK/UHMWPE)
10031	C3000 with 90° 4-port Valve (PEEK/PTFE)
10032	C3000 with 90° 4-port Valve (PCTFE/UHMWPE)
10033	C3000 with 90° 4-port Valve (PCTFE/PTFE)
10052	C3000 with Distribution 4-port Valve (PCTFE/UHMWPE)
10053	C3000 with Distribution 4-port Valve (PCTFE/PTFE)
10110	C3000 with T 3-Port Valve (PEEK/UHMWPE)
10120	C3000 with T 4-Port Valve (PEEK/UHMWPE)
10095	C3000MP with 6-way Distribution Valve (PCTFE/UHMWPE)

C24000 펌프

Catalog #	Description
10018	C24000 with 120° 3-port Valve (PEEK/UHMWPE)
10019	C24000 with 120° 3-port Valve (PCTFE/UHMWPE)
10028	C24000 with 120° 3-port Valve (PEEK/PTFE)
10029	C24000 with 120° 3-port Valve (PCTFE/PTFE)
10038	C24000 with 90° 4-port Valve (PEEK/UHMWPE)
10039	C24000 with 90° 4-port Valve (PCTFE/UHMWPE)
10048	C24000 with 90° 4-port Valve (PEEK/PTFE)
10049	C24000 with 90° 4-port Valve (PCTFE/PTFE)
10059	C24000 with Distribution 4-port Valve (PCTFE/UHMWPE)
10069	C24000 with Distribution 4-port Valve (PCTFE/PTFE)
10099	C24000MP with 6-way Distribution Valve (PCTFE/UHMWPE)

교체용 밸브

Catalog #	Description
10020	120° 3-port, ¼ - 28 (PEEK/UHMWPE)
10021	120° 3-port, ¼ - 28 (PEEK/PTFE)
10022	120° 3-port, ¼ - 28 (PCTFE/UHMWPE)
10023	120° 3-port, ¼ - 28 (PCTFE/PTFE)
10040	90° 4-port, ¼ - 28 (PEEK/UHMWPE)
10041	90° 4-port, ¼ - 28 (PEEK/PTFE)
10042	90° 4-port, ¼ - 28 (PCTFE/UHMWPE)
10043	90° 4-port, ¼ - 28 (PCTFE/PTFE)
10062	Distribution 4-port, ¼ - 28 (PCTFE/UHMWPE)
10063	Distribution 4-port, ¼ - 28 (PCTFE/PTFE)
10115	T 3-Port, ¼ - 28 (PEEK/UHMWPE)
10125	T 4-Port, ¼ - 28 (PEEK/UHMWPE)
10106**	Distribution 6-way (PCTFE/UHMWPE)

*S/N 336945 또는 이전 버전은 펌웨어 업그레이드가 필요할 수 있습니다.

** 6방향 분배 밸브는 C3000MP 및 C24000MP 시린지 펌프(Cat# 10095 및 10099)와만 호환됩니다.

시린지 - 3cm 행정(XP 스타일)

Catalog #	Description
10070	50 μL (UHMWPE)
10071	100 μL (UHMWPE)
10072	250 μL (UHMWPE)
10073	500 μL (UHMWPE)
10074	1 mL (UHMWPE)
10075	2.5 mL (UHMWPE)
10076	5 mL (UHMWPE)
10080	50 μL (PTFE)
10081	100 μL (PTFE)
10082	250 μL (PTFE)
10083	500 μL (PTFE)
10084	1 mL (PTFE)
10085	2.5 mL (PTFE)
10086	5 mL (PTFE)
10088	12.5 mL (PTFE)

액세서리

Catalog #	Description
10151	C-Series Evaluation Kit for use with all C-Series Pumps
	Includes: Power Supply, Tubing Kit, USB Converter/Cable Assembly and Quick Start Guide.
10171	Cable, RS232 to pump
10176	Evaluation Cable, RS232 and Bench to One C/MC-Series Device
10177	Evaluation Cable, USB to One C/MC-Series Device
10178	Evaluation Cable, XYZ to One C/MC-Series Device
10179	Cable, Daisy Chain Jumper
8152-09	Universal Power Supply
8246-71	Cable, Interface Converter to Pump
8698-02	USB/RS485 Converter
8698-03	Cable, USB-A/USB-B, 2-meter

C-Series Replacement Rotary Valve Datasheet

C-Series Replacement Syringe Datasheet

C-Series Syringe Pump with Multiport Valves Datasheet

C-Series Syringe Pump Datasheet

C-시리즈 보증 정보

TriContinent는 최고 품질의 제품을 공급하는 ISO 13485 등록 제조 시설을 운영합니다. C-시리즈 펌프는 FDA 규제 승인 대상이 아닌 일반 실험실 구성 요소입니다. TriContinent는 시스템 설계자의 요구를 충족시키기 위해 적용 가능한 안전 표시가 있는 최고 품질의 구성 요소를 사용합니다. C-시리즈 펌프는 독립적인 테스트 및 인증을 받아야 하는 더 큰 시스템 내에서 사용하도록 설계된 구성 요소이므로 독립적인 CE 마킹을 수행하지 않습니다.

당사는 C-시리즈 펌프에 1년 보증을 제공합니다. 보증 기간 동안 C-시리즈 펌프가 고장난 경우 당사에 전화하여 오작동에 대해 설명하면 TriContinent는 당사의 재량에 따라 수리 또는 교체를 위한 반환 재료 승인(RMA) 번호를 무료로 발급해 드립니다.

TriContinent는 또한 밸브가 1년 동안 재료 및 제작 기술에 결함이 없음을 보증합니다. 이러한 결함으로 인해 고장난 밸브는 RMA 프로세스를 통해 장치를 반환할 경우 당사의 재량에 따라 무료로 수리 또는 교체됩니다.

응용 프로그램의 적합성 및 당사의 제품과 귀사의 응용 프로그램의 재료 호환성을 판단하는 것은 고객의 책임입니다. 수리 또는 교체를 위해 제품을 반환할 때는 TriContinent 고객 서비스에 연락하여 RMA 번호를 받으십시오. 전화를 걸 때는 다음 정보를 사용할 수 있는지 확인하십시오.

카탈로그 번호
일련 번호
오작동 설명

TriContinent는 사전 승인 없이는 어떠한 반품도 수락하지 않습니다. TriContinent는 감염성 미생물 또는 방사성 물질 또는 위험하다고 간주될 수 있는 기타 물질과 함께 사용된 제품의 반환을 거부할 권한을 가집니다.

RMA 번호는 TriContinent로 반환할 때 배송 컨테이너 외부에서 볼 수 있어야 합니다.

보증 제외

위의 보증은 다음으로 인한 결함 제품에는 적용되지 않습니다.

고객의 부적절하거나 불충분한 유지보수
승인되지 않은 유지보수 또는 서비스
고객의 오용
제품의 환경 사양을 벗어난 작동
적절한 포장 없이 반환된 기기

다음 제품에 대해 명시된 보증은 없습니다.

주사기
플런저

참고: 배송 중 파손된 장비의 경우, 배송업체에 직접 문의하시기 바랍니다.

CX 시리즈

· 60mm 스트로크

· 해상도: 최대 384,000 단계

· 완전 제어 전자 장치

· 고해상도 선형 인코더

· 50μl에서 25mL까지 시린지 용량

· 최대 12포트 장수명 밸브

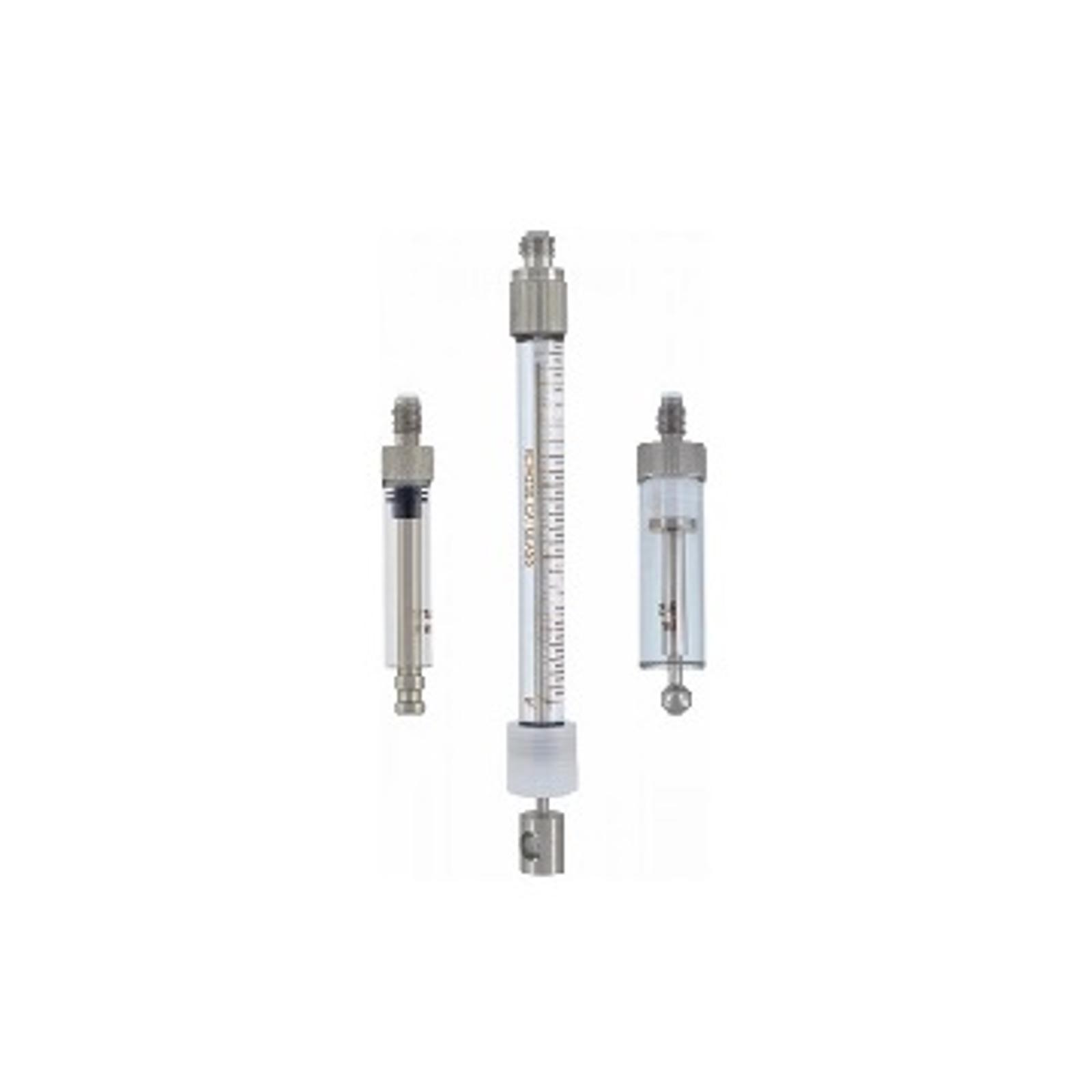

Prime 주사기

Prime 주사기 - 고품질, 다양한 용량 옵션, 주사기 펌프와 함께 사용하기 위해 특별히 설계되었습니다.

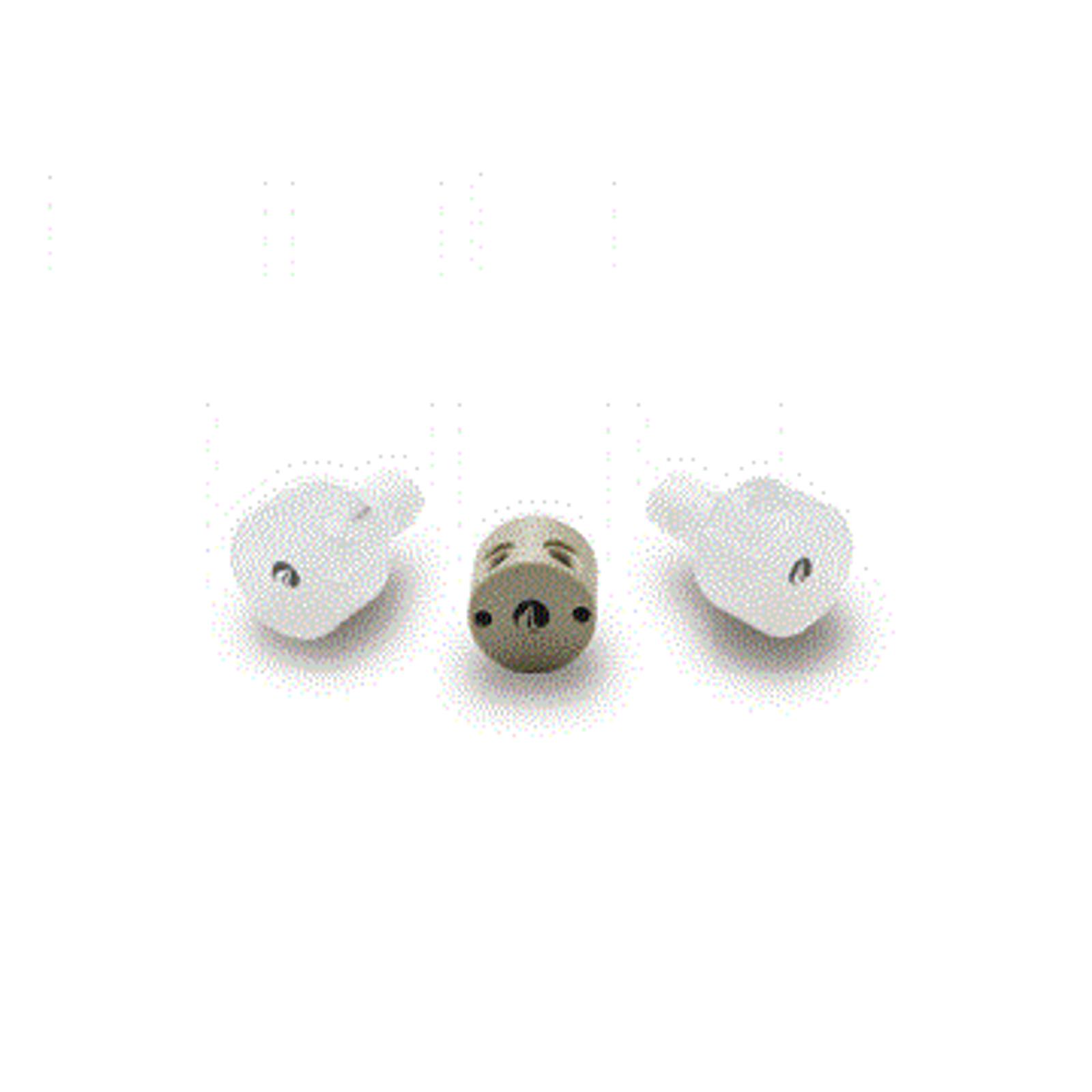

로터리 밸브 및 밸브 컨트롤러

시린지 펌프를 사용하는 기기 응용 분야에서 탁월한 수명과 신뢰성을 제공하도록 특별히 개발된 로터리 밸브입니다.

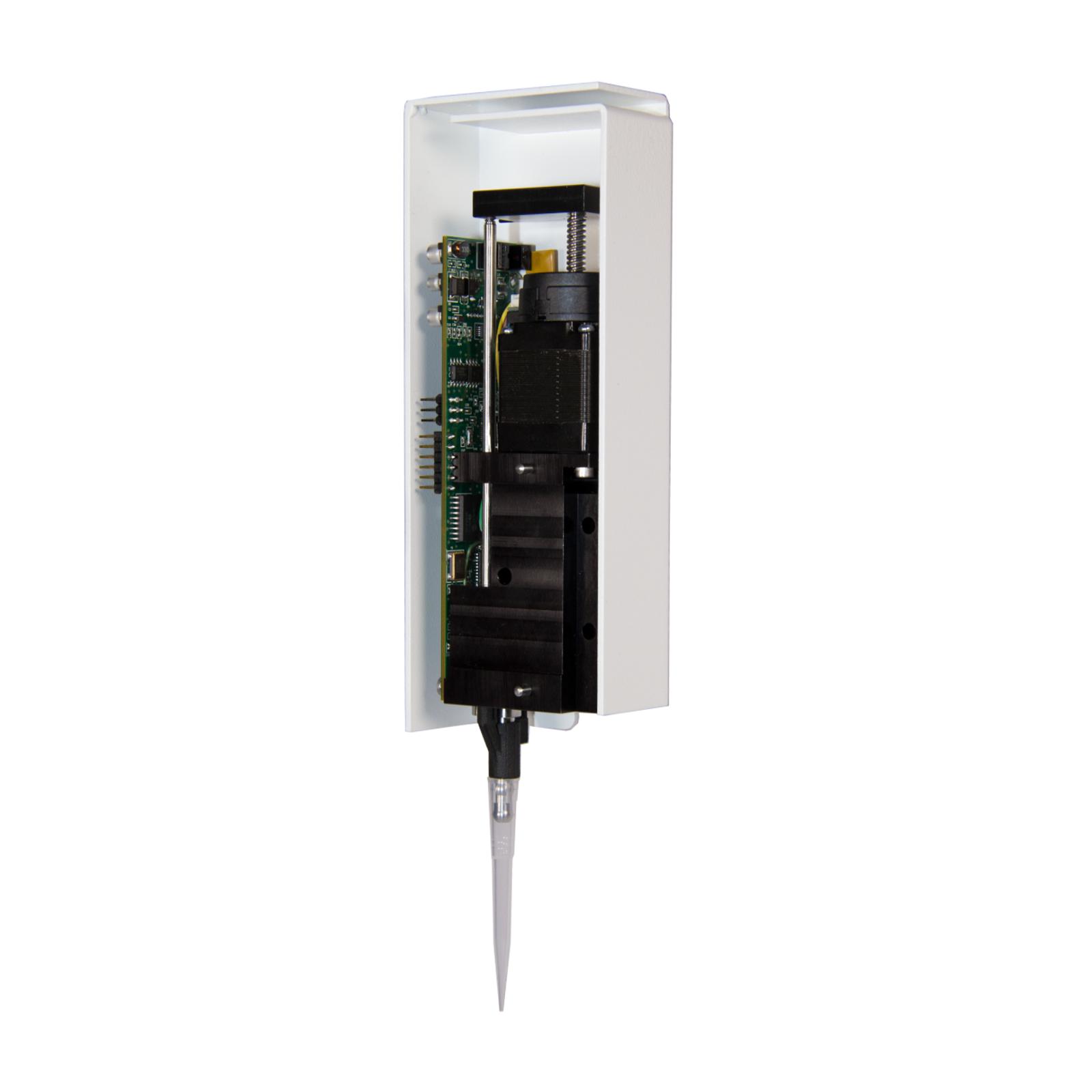

Air-Z Premier

· 최대 용량 1000 μl

· 압력 및 용량 LLD

· 통합 팁 배출 및 감지 기능

· 막힌 팁 감지

· 압력 스트리밍

· 완전 제어 전자 장치

MC6000 (다채널 펌프)

· 30mm 스트로크

· 장수명 회전 밸브

· 해상도: 최대 48,000 단계

· 완전 제어 전자 장치

· 4, 6 또는 8 채널

· 50 μL에서 5 mL까지 시린지 용량

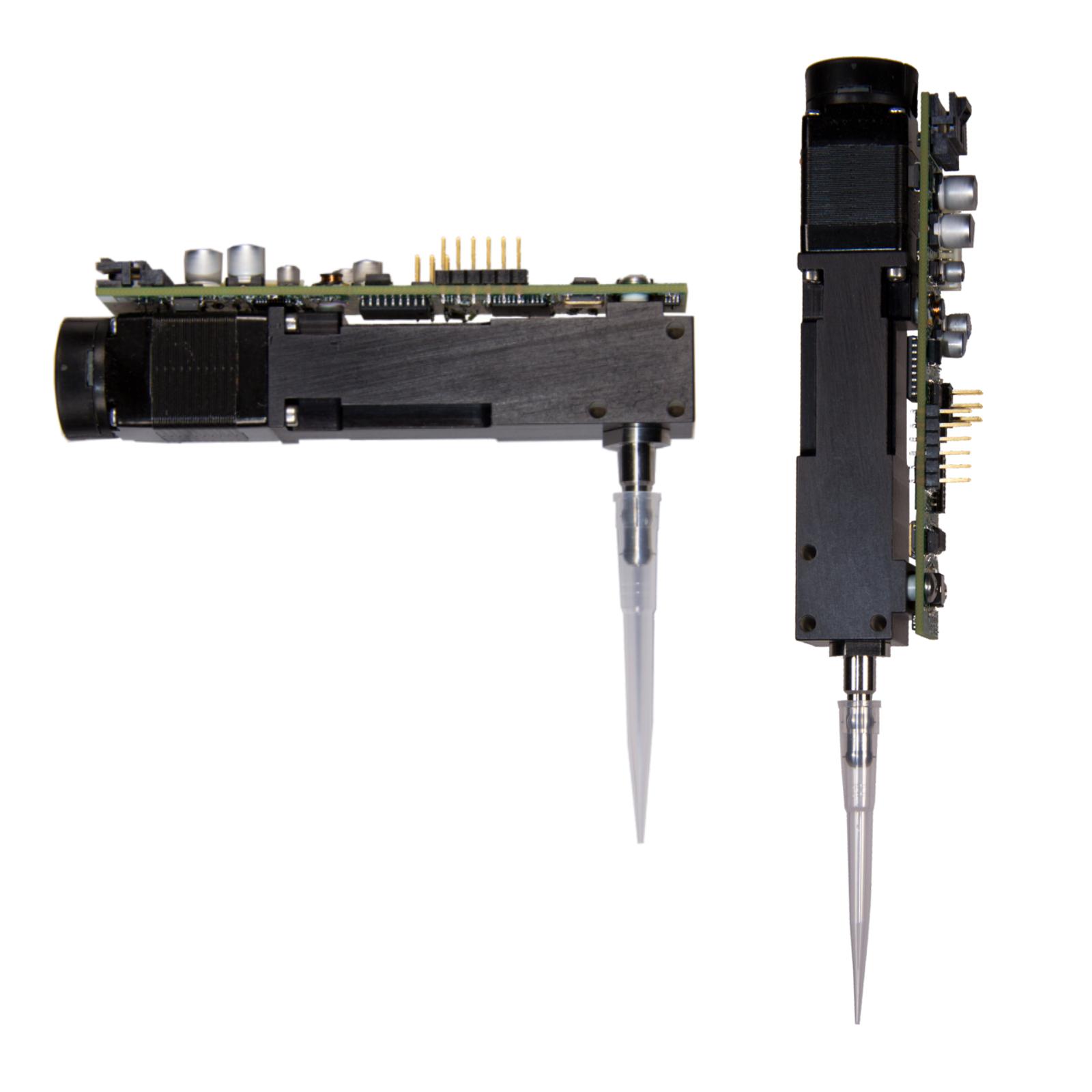

Air-Z Flex
